組合式開關櫃

詳細說明

DOMINO

組合式開關櫃

◆用途

系列組合式開關櫃适用于交流50-60HZ，額定工作電壓660V以下的發電、供配電系統、用作負荷中心、電動機控制中心等，此外DOMINO還可在艦船、海上石油鑽采平台和核電站等場所使用。

◆結構特點大連低壓開關櫃安裝公司給您介紹：

1、DOMINO采用模數組合的設計方案，可按不同要求設計成各種類型的單元，并有抽屜及固定兩種結構型式、亦可混合組裝以滿足不同用戶的需求。

2、開關櫃的基本框架爲組合裝配式結構，框架的全部結構件均采用模具化生産，避免了一般生産制造中的弊病，保證了形狀、尺寸。均用螺絲堅固連接，并裝上門、隔闆、封闆、支架、線線、抽屜和電器組件等，組裝成一台完整的開關櫃。由于采用了螺絲堅固連接，避免了變形，提高了強度。

DOMINO采用間隔式布置，每一台電氣單元均占用一個獨立的單元隔室。門上都設置機械或電氣聯鎖，門上開關分、合位置指示明顯。

DOMINO的抽屜具有工作位置，試驗位置，分離位置和移出位置供四個位置，既能保證正常的工作試驗，又便于檢修抽屜内外的設備。相同規格的抽屜均具有良好互換性，便于迅速替換備用抽屜。

DOMINO具有可靠的安全接地保護系統，每一電氣單元都通過金屬框架與地作良好的聯接。

3、DOMINO的水平母線及垂直母線的制作采用特殊的設計，從而可以随足夠大的短路電流沖擊。産品具有設計合理，使用維護方便，安全可靠的優點。

開關櫃頂部可配置母線橋架或者下部設計母線，以供各種方式出出線之用。

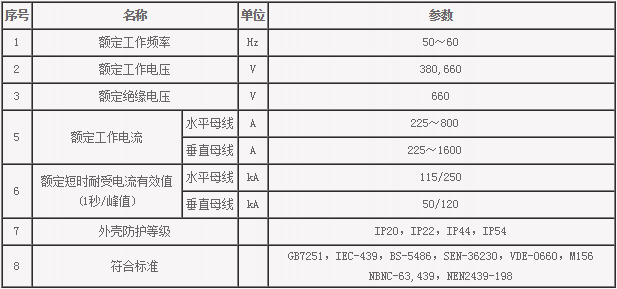

◆主要基數參數
